Элемент пельтье водяное охлаждение

Изначально я хотел поставить обычный кондиционер, но цена вопроса/время и поиск запчастей удручают. Нашел запись на драйве, где парень собирал "охладитель салонного воздуха на элементах Пельтье" в Ниву
Так вот, он использовал, вроде как 12 элементов Пельтье.

Немного предыстории и теории:
1) Элемент Пельтье необходимо питать напряжением от 12 до 15 вольт, что вполне выполнимо.
2) Ток необходим постоянный без пульсаций, придется собрать выпрямительный мощный фильтр.
3) Ток потребления одним элементом TEC1-12706 максимальный 6 ампер (в действительности это 4,5 ампера)
4) Возможная дельта температур 55 градусов

Ну, собственно, что такое элемент Пельтье, для тех, кто не в курсе:

Элемент Пельтье — это термоэлектрический преобразователь, принцип действия которого базируется на эффекте Пельтье — возникновении разности температур при протекании электрического тока. В англоязычной литературе элементы Пельтье обозначаются TEC

Эффект Пельтье́ — термоэлектрическое явление, при котором происходит выделение или поглощение тепла при прохождении электрического тока в месте контакта (спая) двух разнородных проводников.
Величина выделяемого тепла и его знак зависят от вида контактирующих веществ, направления и силы протекающего электрического тока

Выглядит он так:

Размеры 40х40 мм

Проштудировав его запись удивился, что одна сторона элемента висит просто на листе металла.
Да, он использует 12 элементов, что суммарно кушает 4,5*12=54 ампера о_О

Но ведь эффективность охлаждения зависит, в большей степени от эффективности отвода тепла с обратной стороны, где происходит нагрев.

По сути, используя водяное (тосольное охлаждение), можно повысить КПД элементов, а применив рециркуляцию — ускорить охлаждение салона.

Автор на ниве в комментариях писал, что с его системой при температуре за окном 38 градусов, в салоне достигается температура в 24-28.

Если ничего не путаю, то резкая разница температур в 11 градусов для человека представляет огромные шансы простыть, так что считаю достижение разницы в 10 градусов достаточной.

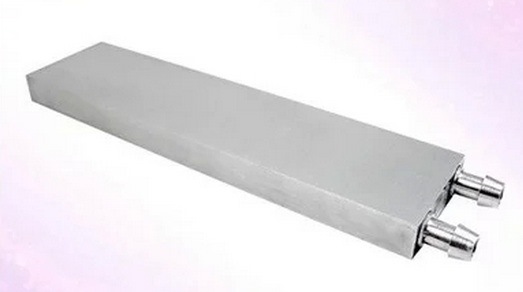

Чтобы усилить отвод тепла, буду применять блок

Его размеры 40х200х12, что вмещает 5 элементов Пельтье.
2 у меня уже лежат на столе, еще 3 придут к новому году с Али.

Принцип размещения:
С одной стороны блока охлаждения будут прикреплены элементы, а к ним радиаторы с продольным положением пластин, далее радиаторы будут врезаны в корпус распределения потоков воздуха (рециркуляция или с улицы), его я тоже соберу потом по месту. Придется Порезать место под мозгами, а мозги перенести с омывайкой.

Второй радиатор (пока не решил от чего будет, возможно наш с печки) повешу спереди (к нему нужен будет еще добротный вентилятор, но это потом)

Помпу по старинке буду использовать от газели.

Чтож, ждем месяц- два до приезда деталюшек.

Для увеличения КПД такого устройства придется обклеить корпус нашей печки теплоизолирующим материалом.

Москвич 2141 1994, двигатель бензиновый 2.0 л., 112 л. с., передний привод, механическая коробка передач — другое

Машины в продаже

Москвич 2141, 1994

Москвич 2141, 1994

Москвич 2141, 1995

Москвич 2141, 1999

Смотрите также

Комментарии 22

Привет, как продвижения с кондюком? Тоже думаю попробовать, но сделать пирог из элементов, пока жду все причиндалы с али.

Привет) Никак не продвигается, к сожалению. Гараж купил, а времени не стало) Что-то читал мельком про пирог из элементов, вроде как дельта не значительно повышается так( Надеюсь, что это не так)

Ссылки скинь на чтотглаз положил

День добрый.
А как называется отот блок для отвода тепла ?
Собираюсь попробовать сделать аналогичное устройство… но еще не определился с компонентами

Auminum Water Cooling Block на ali

гур кондей кронштейн подходит под обычный генератор!Идея класс!но менять гену всё ж придётся!т.к потребление просто колоссальное…пробовал как то раз под водоблок процессора подкладывать!эффект в простое был конденсат около процессора и температуры около 0 град!не было регулятора…но т.к в сво ещё и карточки, то им приходилось не сладко…температура росла! Может видел кулер с пельтье Cooler Master V10 .так вот-не очень эффективным оказался…

Слышал про вечную проблему с таким решением охлаждения проца, что конденсат копится и вода выводит из строя электронику))

никаких проблем!нужен терморегулятор, который ниже комнатной температуру не опускает! у кулер мастер есть кулер с таким элементом, , и там всё хорошо, только не очень эффективно…

гур кондей кронштейн подходит под обычный генератор!Идея класс!но менять гену всё ж придётся!т.к потребление просто колоссальное…пробовал как то раз под водоблок процессора подкладывать!эффект в простое был конденсат около процессора и температуры около 0 град!не было регулятора…но т.к в сво ещё и карточки, то им приходилось не сладко…температура росла! Может видел кулер с пельтье Cooler Master V10 .так вот-не очень эффективным оказался…

Не знаю что сказать . по компа первая водянка аквариюмная помпа из кастрюли радиатор сам делал с ам 940 ништяк шума 0 ничего не греется также читал про Пеллетье есть даже двигатели ( в честь его ) работа за счёт разницы температур если разницы не будет то и смысла нет чем большьше разница тем больше эффект

а просто кондиционер не привернуть?

Можно, конечно, но в рамках саморазвития хочу попробовать такую реализацию. Если ничего не выйдет, то сделаю из этих компонентов жидкостное охлаждение компа и просто когда будут средства, соберу комплект кондиционера. Просто на renault f3r для установки насоса прриходится менять кронштейн генератора, а с ним и сам генератор, т.к. идут другие крепежные отверстия(

эту статью видел? azlk-team.ru/articles/eks…rtnykh_komplektujushhikh/
а элементы пельте все таки для больших объемов воздуха малопродуктивны. КПД низкий.
Но если "в рамках саморазвития" — то другое дело, тут, как грится, все способы хороши ))

Естественно видел) Но печки нового образца не было в продаже уже несколько лет) В любом случае сооружать заново. Про КПД читал, но все статьи порой противоречивые, одни пишут, что пульсирующий ток уменьшает КПД, другие, что увеличивает, одни пишут дельту в 20 градусов, другие в 70… Я вот прочитал про рабочий образец на ниве и "почему бы да" да еще и увеличив КПД системы в пару раз.

что я могу тебе сказать по собственному опыту:
есть у меня автомобильный холодильник (6 л). С элементом пельтье. Если тупо рассеивать тепло естественной конвекцией, то дельту в 15-20 градусов можно получить минут за 40-60. В зависимости от окружающей температуры. Если отводить тепло кулером — то же самое за 20-30 минут. Если турбиной — за 15-20 минут. Если использовать в холодильнике "аккумуляторы холода" — т.е. солевые пакеты, или что-то замороженное, то за 5-10 минут с турбиной. Но если потом оставить конвекцию, и холодильник не закрыть — все идет на смарку вдвое быстрей.
Если попробовать применить второй контур с жидкостным охлаждением через термостат, то возможно при хорошей турбине и (важно!) при отсутствии вторичных источников нагрева 1500 л воздуха в москвиче охладятся на 10 градусов минут за 40.
Обычно к тому времени это уже не особо нужно %))
Это так, вычисления.
По молодости мы экспериментировали еще с первыми пнями, когда пельтье были жудко редкими и неоправданно дорогими. Хороший кулер с радиатором высотой в 40 мм (а не как обычно, в 10-15) делал этот пельтье в уши и в жопу. И жрал на порядок меньше мощности 😉 В плюс пельтье была только "эксклюзивность" и бесшумность. Гикам нравилось %))

Читайте также:  Чем лечить ресницы после наращивания для роста

О, спасибо за такую развернутую информацио о личном опыте. Я думаю добиться прохладного воздуха (а он будет ощутим уже при разнице в 4 градуса потока), чтобы мозг в пробке не кипел. Посмотрим что и как, мне жутко интересно)

при разнице в 4 градуса, если поток в лицо. Если воздух "стоячий", то разницы между 40 и 36 особо не почувствуешь 😉
Человек ведь такая тварь, это же просто биомех. Ему тоже для "комфорта" тепло надо именно отводить. В статике он ни тепла ни холода не чувствует (криокамера -110 по цельсию, на 5 минут, и ничо, не хрустят, сауна +70.100 по цельсию, и не варятся ;)) Ведь кондиционер еще подсушивает воздух, за счет этого не потеют стекла зимой, и не варишься летом.
Т.е. тебе нужно сделать следующее:
1) правильно распределить потоки воздуха в момент работы кондиционера, т.е. в твоем случае, если только для охлаждения салона, воздух должен постоянно быть в движении, оптимально — забираться подальше от пассажира/водителя, а отдаваться поближе и не прям "в рожу" а как бы обволакивать.
2) для значительного охлаждения большого объема воздуха необходим "короб", иначе воздух не будет успевать охлаждаться, просто проходя через радиатор, соответственно ни о какой турбо прокачке воздуха речь идти не может с такими мощностями. А вот отводить тепло от элементов надо как раз в турбо режиме.
3) элемент пельтье — суть матрица диодов, так что если пустить на него импульсное напряжение, со скважностью порядка 60%, то при том же выхлопе по температуре сэкономишь 40% энергии. Меньшая скважность приведет к более быстрому износу полупроводника…
4) ну и на сладкое — если ты просто прикорячишь несколько элементов к выпускному коллектору, то сможешь на халяву заряжать телефон в машине )

Давай ваяй, интересная тема)
Ждём продолжения…

Буду неспешно собирать к лету)

крутая тема, главное минимум переделок сток системы
можно тосол закольцевать (отсекать от основной) и охладить

Введение

Когда нам не хватает для разгона обычного воздушного кулера, когда мы уже не ищем лёгких путей, потому что они не помогут, тогда мы начинаем обращаться к более эффективным способам охлаждения процессоров. Таким эффективным, бесспорно, является водяное охлаждение, которое достаточно распространено у заграничных оверклокеров, но совсем не получило распространение у нас. Водяное охлаждение по эффективности можно сравнивать только с модулями Пельтье и дорогими кулерами типа Volcano7+. Мы много раз уже говорили про все достоинства и недостатки термоэлектрических модулей, и вот пришло время повстречаться с ними лицом к лицу.

Термоэлектрическая пластинка

AMD Athlon 1133

1200 МГц @ 1.88 В

Модуль Пельтье (он же TEC, термоэлектрическая пластинка, термонасос и т.д.) купить в России несложно. Более того, если вы купите его в онлайн-магазинах, то есть вероятность, что это будет наш, русский модуль. В России мы имеем заводы, изготавливающие и продающие термоэлектрические модули на экспорт. Наиболее известными считаются Санкт-Петербургские заводы Криотерм и Остерм. На заводе Остерм для вас могут изготовить термоэлектрическую пластинку на заказ, нужной мощности и нужных размеров. Как меня уверяли, для использования на компьютерах производитель даже может установить разъём питания PC-Plug на пластинку, но попавший к нам в термоэлектрический модуль имел только два проводка, которые даже зачищать пришлось самому.

Итак, мы уже ни раз говорили про термоэлектрические модули, но быстренько вспомнить основные тезисы не помешает. Термоэлектрические пластины используют эффект Пельтье (обратный эффект термопары_, заключающийся в том, что при протекании тока через два соприкасающихся полупроводника от одного к другому, пластина нагревается с одной стороны и охлаждается с другой, причём перепад температур на обоих сторонах пластины одинаков. За это свойство модуль Пельтье называют термонасосом. Сам по себе он не может охладить процессор. Он просто перекачивает выделяемое тепло от одной обкладки к другой — от процессора к кулеру. Получается, что термоэлектрический насос имеет холодную сторону, где тепло поглощается, и горячую, где выделяется. Причём, как и в случае с обычным насосом, выделяемое тепло должно куда-то отводиться, то есть, его надо охлаждать кулером. Но на горячей стороне термопары выделяется также тепло, образующееся в следствии потерь, так как по ней тоже течёт ток, а законы физики никто не отменял. В итоге кулер должен охладить не только выделяемое процессором тепло, но и тепло, выделяемое самой термоэлектрической пластинкой, так как эффективность у неё не 100% и сам модуль Пельтье сильно греется.

Наш модуль Пельтье мощностью 78 Вт состоял из 128 термопар (8 рядов по 16 термопар в каждом). Он был изготовлен на заводе Остерм в Санкт-Петербурге. В каталоге продукции он именуется как K1-127-2.0/1.5S. Этот модуль имеет размеры 55×55 мм (аккурат с процессор Athlon/Duron), питается он от 12 В постоянного тока и с торцов промазан герметиком, чтобы конденсат, или влага не могли замкнуть цепи внутри пластинки и вывести её из строя. Как видно, конструкция продумана специально для оверклокеров.

Это однокаскадный модуль, его толщина составляет порядка 4 мм, что сопоставимо с толщиной процессора, поэтому крепление кулера, охлаждающего его горячую сторону, надо будет немного подогнуть в случае необходимости. А при инсталляции на сторону, к которой прилегает кулер, придётся не пожалеть термопасты, ибо хороший отвод тепла от горячей стороны позволит эффективнее охладить сам процессор. А площадь соприкосновения пластинки с радиатором, как видите, здесь большая. Намного больше, чем площадь прикосновения ядра процессора и холодной стороны пластинки. Устанавливать обычный кулер, рассчитанный на толщину одного только процессора на термоэлектрическую пластинку намного сложнее. Поэтому лучше всего использовать кулеры, крепящиеся к материнской плате через четыре отверстия вокруг гнезда, а не к самому гнезду. Здесь надо также учитывать, что из-за увеличивающийся толщины охлаждаемого тела (процессор + термопластинка) стальная скоба обычного кулера оказывает слишком большое давление на гнездо процессора и может его повредить, или отломать пластиковые зубчики крепления. Охлаждать термоэлектрический модуль надо хорошим, дорогим кулером, желательно с датчиком вращения вентилятора, потому что если он остановится, то совместно с процессором модуль Пельтье расплавит материнскую плату и сам выйдет из строя.

Про термоэлектрические модули пишут очень много, но в большинстве своём это всего лишь теория. Кто-то обещает понижение температуры процессора ниже нуля градусов по Цельсию, кто-то говорит про высокие скорости разогнанных процессоров, но те же, кто решается использовать термоэлектрические пластины для отвода тепла от процессора, сталкиваются с неожиданными, зачастую очень серьёзными проблемами.

Выбор модуля Пельтье

Прежде всего, как выбирать термоэлектрический модуль? Прежде всего, вам нужно знать ширину и длину процессора, или его ядра. В случае с процессорами, устанавливаемыми в гнездо, вам понадобится модуль, не больший размеров гнезда, но и брать слишком маленький не имеет смысла. Лучше всего, чтобы он был размером с процессор. Если же в компьютере установлен процессор в слот, то вам придётся покупать модуль размером с ядро процессора, хотя можете заказать и размером с картридж — будет стоить дороже. Потом вам понадобится знать мощность вашего процессора. Для некоторых она приведена в таблице мощностей процессоров. Если вашего процессора там нет — узнайте его мощность из документов на сайте производителя. Обычно, эта информация не скрывается от широких масс. Мощность модуля Пельтье должна быть не меньшей мощности вашего процессора, а чтобы почувствовать эффект, она должна быть большей раза в полтора-два. После того, как вы знаете мощность, убедитесь, что термоэлектрическая пластина выдаёт эту мощность именно на 12 Вольтах, а не на 36 и не на 24 В. В компьютере вам легче всего найти 12 В, и ни на какие другие предложения соглашаться нельзя. Если вы знаете разницу температур на холодной и горячей сторонах модуля Пельтье, то можете рассчитать и температуру ядра процессора с этим модулем. Формула здесь очень простая:

T=((мощность процессора)+(мощность модуля Пельтье))*(терм. сопротивление кулера)+(темп. воздуха)-(разность температур модуля)

Из этой формулы видно, что чем лучше кулер, тем эффективнее будет охлаждение. По краям обкладок TEC должен быть герметизирован, чтобы никакая влага не могла закоротить его электрические цепи. И было бы неплохо, если бы его провода заканчивались стандартным коннектором PC-Plug. Наш модуль имел следующие данные:

Тестовая система
Материнская плата
Разгон
Кулер Swiftech MCX462
Температура воздуха
Читайте также:  Утавегу

Модуль Пельтье
Маркировка K1-127-2/1.5-S
Рабочее напряжение, В
Мощность, Вт 78
Размер, мм
Разность температур, о С 36
Макс. разность температур, о С 71

Как видно, на блок питания при использовании термоэлектрического модуля ложится дополнительная весьма ощутимая нагрузка, так что этот момент тоже надо учитывать и покупать более мощный блок питания.

Установка модуля Пельтье

Вся мощность, рассеиваемая процессором (имеются ввиду процессоры AMD), сосредоточена на небольшой площади — примерно 1 см 2 . Керамические пластины модуля Пельтье имеют низкую теплопроводность, поэтому в охлаждении процессора принимает участие не вся площадь термоэлектрической пластинки, а только та, которая непосредственно соприкасается с ядром процессора. Это вполне естественно, ведь тепло не может распространиться по всей площади холодной стороны модуля из-за низкой теплопроводности его обкладок. И если вы просто так установите модуль Пельтье на процессор, даже смазав его термопастой, вы рискуете сжечь мозг компьютера, ведь мощности тех нескольких термопар, располагающихся над процессором, будет недостаточно для отвода тепла от ядра, а другие участвовать в охлаждении не будут. Решить проблему может только хорошая медная прокладка между ядром процессора и термоэлектрическим модулем. Причём, если вы думаете, что вам будет достаточно установить обычную медную прокладку типа Thermaltak Copper Shim, то глубоко ошибаетесь. Эти прокладки не способны так эффективно распределить тепло по всей поверхности охладителя, как того требуется. Они вообще больше созданы для защиты от повреждения ядра, чем для помощи охлаждению, хотя с этим они тоже помогают справляться. Но для равномерного распределения тепла по поверхности модуля Пельтье вам понадобится медная пластинка, которая будет по размерам равняться модулю Пельтье и станет прокладкой между ядром процессора и холодной стороной TEC. Причём, такая пластинка должна быть ровной, не толстой, но и не слишком тонкой, чтобы равномерно распределять тепло по всему модулю охлаждения. Лучше всего её добыть из медного радиатора на процессор. Удалив рёбра из такого радиатора, мы получим уже отшлифованную с одной стороны ровную пластинку, которую останется лишь немного дополнительно обработать, обильно смазать термопастой и поместить между процессором и термоэлектрической пластиной. Сразу возникает вопрос: почему бы не сделать термоэлектрический модуль с медными обкладками? Я на этот вопрос ответить не в силах.

Использование такой медной прокладки просто необходимо, если размер ядра процессора меньше размера термоэлектрического модуля, а в большинстве случаев это так и есть. Хотя, для процессоров Intel Pentium 4 и Celeron 4 формата Socket-478 она может и не потребоваться, ведь эти процессоры уже имеют встроенный распределитель тепла и они к тому же очень малы в размерах. Но вот в случае с процессорами AMD надо помнить, что медная прокладка ещё больше увеличит высоту, на которую надо устанавливать кулер. И я вам скажу — укрепить его будет не так-то просто.

Тестирование термоэлектрической пластины

Нам, можно сказать, повезло. Мы использовали материнскую плату SOYO DRAGON PLUS, на которую спокойно умещался один из лучших кулеров для процессоров AMD — Swiftech MCX462. Причём, укрепить его было тоже непросто — пружинки крепления к материнской плате были сжаты до предела. И если бы не защита дополнительной медной прокладкой Thermaltake Copper Shim, процессор бы погиб от ёрзающего кулера во время установки. По подсчётам, разогнанный процессор потреблял примерно 67.7 Вт вместо штатных 63 Вт.

Итак, если посмотреть на полученную систему охлаждения с торца, то снизу вверх это будет процессор AMD Athlon, прокладка Thermaltake Copper Shim, не увеличивающая высоту процессора, медная прокладка, добавляющая примерно 4.5 мм к высоте процессора, термоэлектрический модуль Пельтье, добавляющий ещё 4.6 мм к высоте процессора и сам кулер Swiftech MCX-462. То есть, мы увеличили толщину процессора примерно на 9 мм, хотя прокладку можно было бы сделать раза в два тоньше, но всё равно при сегодняшний кулерах с их креплением даже дополнительные 6 мм толщины процессора серьёзно осложнят установку кулера. Обе стороны термоэлектрического модуля и обе стороны медной прокладки обильно смазывались серебряной термопастой. Пластинка подключалась к блоку питания на напряжение 12В и, как полагается, устанавливалась на медную пластинку холодной стороной. Не смотря на дополнительную нагрузку (78 Ватт — всё же не шутка), блок питания выдержал и не давал сбоев. Для сравнения мы протестировали лучшие на сегодняшний день кулеры Swiftech MCX-462, Thermaltake Volcano7+ и систему водяного охлаждения Senfu WaterCooler II. Результаты перед вами:

Читайте также:  Больной котик фото

Как видно, эффект от применения модуля Пельтье оправдывает все затраты и сложности, связанные с его покупкой и установкой. Явное преимущество над двумя самыми лучшими воздушными кулерами и над водяной системой охлаждения. При рассмотрении результатов надо учитывать, что модуль Пельтье охлаждался лучшим воздушным кулером, так что на более дешёвых кулерах он может показать гораздо более низкую производительность.

Выводы

Прежде чем вы пойдёте в ближайший магазин за модулем Пельтье, подумайте ещё раз — сможете ли вы обеспечить его необходимым охлаждением, потянет ли ваш блок питания дополнительную нагрузку, превосходящую сам процессор, сможете ли вы найти медную прокладку и укрепить дорогой кулер на процессор? Последний вопрос наиболее актуален, ведь из доступных на российском рынке кулеров сегодня для охлаждения термоэлектрической пластины можно рекомендовать лишь Volcano 7+, а он крепится скобой к гнезду процессора и без переделки крепления не станет на дополнительные 7-8 мм высоты процессора. Если вы включите термоэлектрическую пластинку без нагрузки, то есть, процессор будет либо вообще не греться, либо греться очень слабо, вы рискуете столкнуться с ситуацией, когда он охладится до точки росы и до образования на нём инея, что может привести к короткому замыканию контактов. Чтобы избежать этого, вам пригодилось бы термореле, отключающее модуль Пельтье, когда температура процессора равна комнатной. Дополнительное оборудование, личный опыт по защите от инея и установке кулера, — всё это рано, или поздно будет у настоящих оверклокеров, решивших охлаждать процессор одним из самых эффективных во всех отношениях способов — термоэлектрической пластиной, или модулем Пельтье.

Мы благодарим Санкт-Петербургский завод "Остерм" за предоставленные элементы Пельтье.

Михаил Дегтярёв (aka LIKE OFF)
10/06.2002

Многие слышали про «магические» элементы Пельтье — при прохождении тока через них одна сторона охлаждается, а другая — нагревается. Это работает и в обратную сторону — если одну сторону нагревать, а другую охлаждать — вырабатывается электричество. Эффект Пельтье известен с 1834 года, но и по сей день нас не перестают радовать инновационные продукты на его основе (нужно только помнить, что при генерации электричества, как и у солнечных батарей — есть точка максимальной мощности, и если работать далеко от неё — КПД генерации сильно снижается).

В последнее время китайцы поднажали, и заполонили интернеты своими относительно дешевыми модулями, так что эксперименты с ними уже не отнимают слишком много денег. Китайцы обещают максимальную разницу температуры между горячей и холодной стороной в 60-67 градусов. Хммм… А что если мы возьмем 5 элементов, подключим последовательно, тогда у нас должно получиться 20С-67*5 = -315 градусов! Но что-то мне подсказывает, что все не так просто…

Классические «китайские» элементы Пельтье — это 127 элементов, включенных последовательно, и припаянных к керамической «печатной плате» из Al2O3. Соответственно, если рабочее напряжение 12В — то на каждый элемент приходится всего по 94мВ. Бывают элементы и с другим количеством последовательных элементов, и соответственно другим напряжением (например 5В).

Нужно помнить, что элемент Пельтье — это не резистор, его сопротивление нелинейно, так что если мы прикладываем 12В — у нас может не получится 6 ампер (для 6-и амперного элемента) — ток может изменятся в зависимости от температуры (но не слишком сильно). Также при 5В (т.е. меньше номинала) ток будет не 2.5А, а меньше.

Количество перенесенного тепла пропорционально току. Но помимо этого есть паразитный нагрев от протекания тока, и паразитная теплопроводность — все это делает элемент Пельтье хоть сколько-то эффективным в очень узких условиях.

Кроме того, количество перенесенного тепла сильно зависит от разницы температуры между поверхностями. При разнице 60-67С — перенос тепла стремится к 0, а при нулевой разнице — 51 Ватт для 12*6 = 72-х Ваттного элемента. Очевидно, уже это не позволяет так просто соединять элементы в серию — нужно чтобы каждый следующий был по размерам меньше предыдущего, иначе самый холодный элемент будет пытаться отдать больше тепла (72Вт), чем элемент следующей ступени может пропустить через себя при желаемой разнице температур (1-51Вт).

Элементы пельтье собираются легкоплавким припоем с температурой плавления 138С — так что если элемент случайно останется без охлаждения и перегреется — то достаточно будет отпаяться одному из 127*2 контактов чтобы выкинуть элемент на свалку. Ну и элементы очень хрупкие — как керамика, так и сами охлаждающие элементы — я нечаянно разодрал 2 элемента «вдоль» из-за присохшей намертво термопасты:


Итак, маленький элемент — 5В*2А, большой — 12*9А. Кулер на тепловых трубках, температура комнатная. Результат: -19 градусов. Странно… 20-67-67 = -114, а получились жалкие -19…

Идея — вынести все на морозный воздух, но есть проблема — кулер на тепловых трубках хорошо охлаждает только если температура «горячей» и «холодной» стороны кулера лежит по разные стороны фазового перехода газ-жидкость наполнителя трубки. В нашем случае это означает, что кулер в принципе не способен охладить что-либо ниже +20С (т.к. ниже работают только тонкие стенки тепловых трубок). Придется возвращаться к истокам — к цельно-медной системе охлаждения. А чтобы ограниченная производительность кулера не сказывалась на измерениях — добавим килограммовую медную пластину — тепловой аккумулятор.


Результат шокирующий — те же -19 как с одной, так и с двумя стадиями. Температура окружающего воздуха — -10. Т.е. с нулевой нагрузкой мы еле-еле выжали жалкие 9 градусов разницы.

Оказалось, неподалеку от меня хладокомбинат #7, и я решил к ним заглянуть с картонной коробкой. Вернулся с 5-ю килограммами сухого льда (температура сублимации -78С). Опускаем медную конструкцию туда — подключаем ток — на 12В температура моментально начинает расти, при 5В — падает на 1 градус на секунду, и дальше быстро растет. Все надежды разбиты…

Эффективность обычных китайских элементов Пельтье быстро падает при температуре ниже нуля. И если охладить банку колы еще можно с видимой эффективностью, то температуры ниже -20 добиться не удается. И проблема не в конкретных элементах — я пробовал элементы разных моделей от 3-х разных продавцов — поведение одно и то же. Похоже на криогенные стадии нужны элементы из других материалов (и возможно для каждой стадии нужен свой материал элемента).

Ну а с оставшимся сухим льдом можно поступить следующим образом:

PS. А если смешать сухой лед с изопропиловым спиртом — получится жидкий азот для «бедных» — в нем так же весело замораживаются и разбиваются цветы и проч. Вот только из-за того что спирт не кипит при контакте с кожей — получить обморожение существенно легче.
